Koja je razlika između NPT, PG, M navojnih kablovskih uvodnica i koju vrstu navoja treba izabrati?

Kabelski konektori dolaze u različitim standardima navoja, a odabir ispravnog standarda navoja je ključan za kompatibilnost, performanse brtvljenja i sigurnost. Tri najčešće korištena tipa navoja u svijetu su NPT, PG i metrički (M).

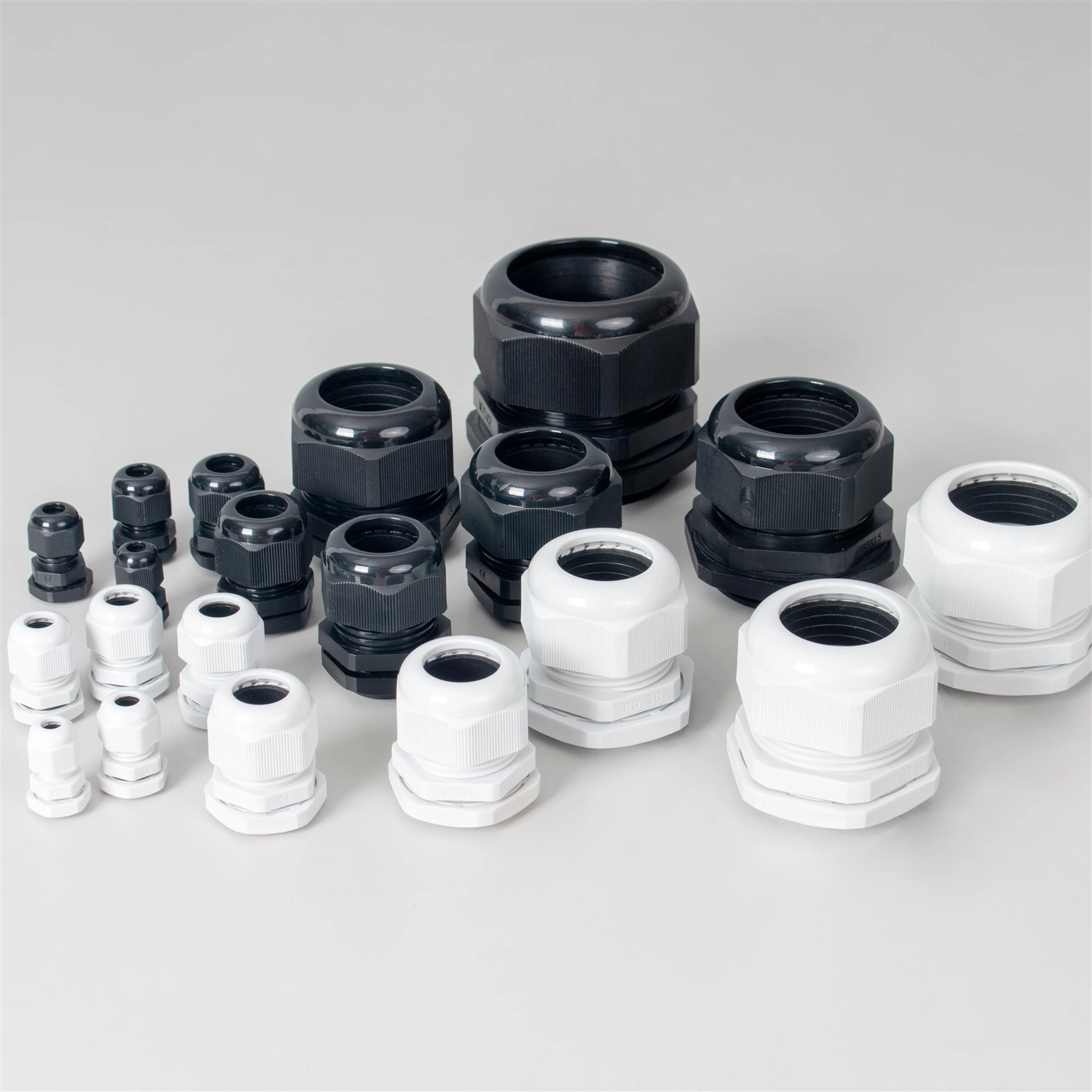

1. Šta je NPT nit? (Nacionalni navoj za cijevi)

NPT (nacionalna konusna cijev)je američki standard definiran od strane ANSI/ASME. Ova vrsta niti jetapered, što znači da prečnik postaje sve uži prema kraju. Kada se muški i ženski navoj stegnu, stvaraju amehanička brtvapreko interferencije.

Ključne karakteristike NPT navoja

Dizajn konusnog navojaza čvrsto zaptivanje

Obično zahtijevaPTFE/teflonska trakaili zaptivač navoja

Snažno mehaničko zaključavanje

Veličine mjerene u inčima (1/4", 3/8", 1/2", 3/4", 1" itd.)

Široko se koristi uSAD, Kanada, Meksiko, naftne fabrike, teška industrija i vojna oprema

Prednosti

Odlične performanse zaptivanja pod pritiskom

Pogodno za gasovode, cijevi za tekućine i okruženja visokog{0}}pritiska

Vrlo sigurna veza; otporan na vibracije

Ograničenja

Teže za sastavljanje u poređenju sa ravnim navojem

Ne može se lako podesiti nakon instalacije

Zahtijeva pažljivo zatezanje kako bi se izbjeglo curenje

Najbolji slučajevi upotrebe

Instalacije za naftu i plin

Sistemi za zaštitu od požara

Industrijske mašine

Vanjske i{0}}pritiske pod visokim pritiskom

Sjevernoamerička oprema gdje je NPT standard

2. Šta je PG Thread? (Panzer-Gewinde)

PG (Panzer-Gewinde)je stariji njemački standard koji se uglavnom koristi u Europi za električne priključke. PG niti imaju azaobljeni profili tradicionalno se koriste za sisteme zaštite kablova.

Ključne karakteristike PG Threads

Okrugla-nitprofil

Dolazi u veličinama kao što su PG7, PG9, PG11, PG13.5, PG16, PG21, PG29

Uobičajeno kod starijih evropskih mašina

Dizajniran za električne vodove i kablovske uvodnice

Prednosti

Lako se sklapa

Glatko zaobljeni navoj smanjuje habanje

Duga istorija upotrebe u ožičenju električnih ormara

Ograničenja

Zamijenjen je M nitima u mnogim industrijama

Ograničena dostupnost u određenim zemljama

Nije idealno za{0}}zaptivanje pod visokim pritiskom

Najbolji slučajevi upotrebe

Starije evropske mašine i ormari

Zamjenski dijelovi za stare sisteme

Elektrodistributeri po PG standardima

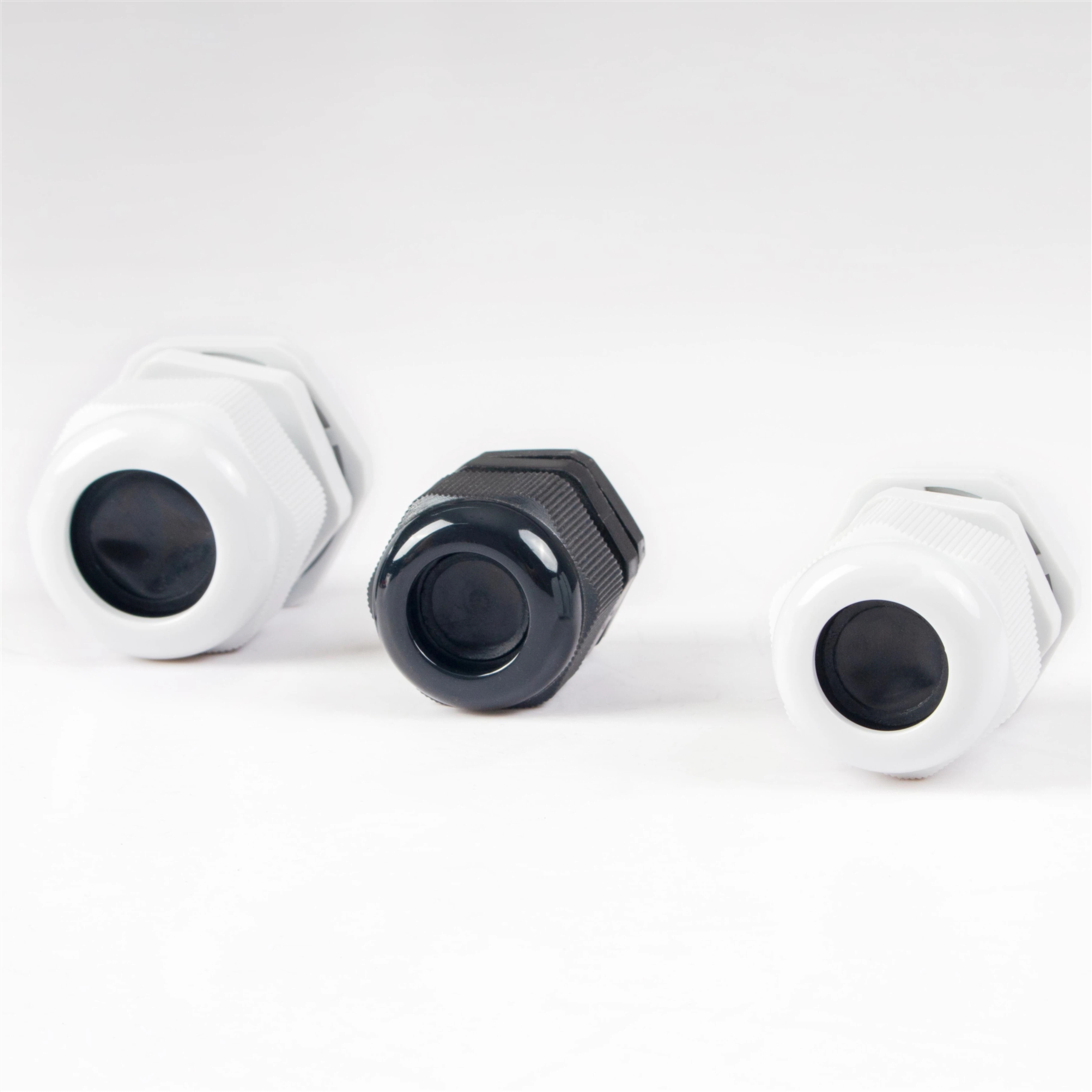

3. Šta je metrički navoj? (M navoj / ISO standard)

Metrički (M) navojiprate ISO 262 i ISO 965 standarde i sunajrasprostranjeniji tip konca u svijetu danas.

Ključne karakteristike metričkih niti

Dizajn ravnog (paralelnog) navoja

Mjereno u milimetrima (M12, M16, M20, M25, M32, M40, itd.)

Koristi O-prsten za zaptivanje

Standardizovano širom sveta

Kompatibilan sa modernim mašinama i električnom opremom

Prednosti

Univerzalno priznat

Jednostavna instalacija i uklanjanje

Odlično brtvljenje sa O-prstenovima

Širok raspon veličina za male i velike kabelske uvodnice

Zamjenjuje PG u mnogim IEC-baziranim električnim aplikacijama

Ograničenja

Nije zamenljivo sa NPT ili PG

Mora precizno odgovarati veličini otvora na ploči

Najbolji slučajevi upotrebe

Industrijski kontrolni ormari

Oprema za automatizaciju

Proizvodnja mašina

Instalacije obnovljive energije

Pomorske i offshore veze

4. Tabela poređenja: NPT vs. PG naspram metričkog navoja

5. Koju vrstu niti da odaberete?

Odabir ispravnog tipa navoja ovisi o vašoj opremi, regiji instalacije i zahtjevima performansi.

Odaberite NPT ako:

Projekat je inSjeverna Amerika

Treba vam apritisak{0}}čvrsta veza

Specifikacije opreme zahtijevajuSamo NPT

primjeri:Rafinerije nafte, hemijska postrojenja, teška mehanizacija, gasovod.

Odaberite PG ako:

Popravljate ili mijenjate dijelovestarija evropska oprema

Električni ormar ili sistem vodova posebno koristi PG

Radite sa distributerima na nišanim tržištima

primjeri:Naslijeđena oprema, stare kontrolne ploče, njemačke{0}}mašine prije 2000.

Odaberite metriku (M) ako:

Radite na tomenove mašine ili globalnu industrijsku opremu

Aplikacija zahtijevamoderni standardi i lako zaptivanje

Želite najviše-otpornu na budućnost i široko kompatibilnu vrstu niti

primjeri:Automatizacija, robotika, solarna energija, marina, električni paneli, OEM proizvodnja.

6. Konačna preporuka: Najbolja vrsta niti za većinu kupaca

Ako aplikacija ne zahtijeva poseban standard,Kabelske uvodnice sa metričkim (M) navojemsu najsigurniji i najuniverzalniji izbor. Oni nude najbolji balans između:

Kompatibilnost

Jednostavna instalacija

Globalna dostupnost

Dizajn za budućnost{0}}

Pouzdano brtvljenje O-prstenom

Međutim, uvijek slijedite specifikacije proizvođača opreme kako biste izbjegli neusklađenost ili nesigurnu instalaciju.

7. Inženjerski principi, globalni standardi i praktični vodič za odabir NPT, PG i metričkih navoja kablovskih konektora.

1. Razumijevanje geometrije navoja i kako ona utječe na zaptivanje

Najosnovnija razlika između NPT, PG i metričkih navoja leži u njihovoj geometriji.
Geometrija navoja direktno određuje koliko dobro kablovska uvodnica zaptiva, koliko se čvrsto zaključava u panelu ili kućištu i kako radi pod vibracijama, pritiskom ili termičkim širenjem.

NPT geometrija navoja

NPT navoji sutapered, obično pod uglom od 1 stepen 47′. Ovaj konus je ono što omogućava navojima da se čvrsto zaglave. Kada se muška NPT kabelska uvodnica ušrafi u ženski NPT konektor ili kućište, kontaktna površina se povećava kako se zateže, stvarajućipritisak{0}}nepropusna brtva. Zbog toga je NPT popularan u gasnim sistemima, naftovodima i drugim okruženjima pod pritiskom.

Međutim, ovaj dizajn također znači:

Instalater mora postaviti PTFE traku ili zaptivač.

Prekomjerno{0}}zatezanje može popucati plastična kućišta.

Nedovoljno{0}}zatezanje rezultira curenjem.

PG geometrija navoja

PG niti koriste azaobljeni profilsa manjom dubinom. Budući da navoji nisu konusni, PG spojevi se uglavnom oslanjaju na silu zatezanja, površinu i sigurnosne matice kako bi postigli brtvu. Zaobljeni navoj smanjuje trenje i nežan je prema mekšim materijalima, zbog čega je PG bio uobičajen u ranim električnim ormarima.

Metrička geometrija navoja

Metrički navoji imaju atrouglasti profil(ugao boka od 60 stepeni) i adizajn ravnog (paralelnog) navoja. Zaptivanje se postiže kroz:

a ravna podloška ili O-prstenstisnut između žlijezde i kućišta

široka kontaktna površina metričkog navoja

To čini metričke žlijezde vrlo pouzdanim zaIP67, IP68 i IP69K sistemi otporni na vodu i prašinu.

2. Globalna standardizacija i zašto tržište danas preferira metričke niti

Širom svijeta različite organizacije za standarde utiču na odabir niti:

NPT→ ANSI/ASME (SAD, Kanada, Meksiko)

PG→ DIN 40430 (stariji evropski standard)

metrički (M)→ ISO 262 / ISO 965 (globalni standard)

U poslednjih 20 godina,Metrički navoji su postali dominantni standard, posebno u Aziji, Evropi, Bliskom istoku i Južnoj Americi. Do ove promjene došlo je iz nekoliko razloga:

A. ISO standardizacija

Većina proizvođača industrijske opreme preferira ISO standarde jer su globalno prihvaćeni i pojednostavljuju izvozne zahtjeve.

B. Lakša integracija sa kućištima

Metrički navoji se lako uklapaju u:

aluminijumske razvodne kutije

paneli od nerđajućeg čelika

ABS ili polikarbonatna kućišta

plastični terminalni blokovi

Metričke niti također minimiziraju rizik od unakrsnog-prožimanja.

C. Vodootporni sistemski zahtjevi

Kako industrije usvajaju IP67–IP69K vodootporne specifikacije:

Metričke žlijezde osiguravaju konzistentnije zaptivanje

Dizajn O-prstena osigurava stabilne performanse

D. Zamjena za PG navoje

Moderna oprema se sve više udaljava od PG navoja, čineći M navoje preferiranim putem za nadogradnju i za električne i za mehaničke proizvođače.

3. Odabir na osnovu aplikacije-: Usklađivanje vrste navoja sa industrijskom upotrebom

Da bi odabrali odgovarajuću vrstu navoja, kupci bi trebali uzeti u obzir okolišne i radne uvjete.

NPT: Najbolje za{0}}pritiske i teška okruženja

NPT niti se ističu u:

naftnih i petrohemijskih postrojenja

offshore platforme

kotlarnice

teške{0}}industrijske elektrane

Sistemi tečnosti pod visokim{0}}pritiskom

Zbog konusnog navoja, NPT izuzetno dobro podnosi vibracije i pritisak.

PG: Najbolje za stare električne sisteme

PG niti ostaju relevantne uglavnom kada:

OEM oprema je starija od 2000

Njemački ili evropski stari paneli zahtijevaju zamjenu

Lokalni kodovi ili izrezi panela koriste PG dimenzioniranje

Ovaj standard i dalje postoji, ali postaje sve manje uobičajen za nove dizajne.

Metrika: Najbolje za moderne mašine i globalnu proizvodnju

Metričke niti su zadani izbor za:

proizvodnja novih električnih ploča

solarne i vjetroenergetske instalacije

EV stanice za punjenje

sistemi automatizacije

robotika i CNC mašine

sistemi osvetljenja

morski i offshore električni sistemi

telekomunikacija i baznih stanica

Metričke žlijezde se lako integriraju s današnjim zahtjevima globalne proizvodnje.

4. Kompatibilnost materijala: Kako tip navoja djeluje s materijalima kućišta

Performanse navoja također zavise od materijala kućišta:

Metalna kućišta

Metrički navoji daju pouzdanu brtvu O-prstena

NPT navoji rade dobro ako je zid kućišta dovoljno debeo

PG navoji mogu olabaviti pod vibracijom

Plastična kućišta (ABS, PC, PVC)

Metrički navoji su najsigurniji jer zahtijevaju manji okretni moment

NPT navoji moraju biti pažljivo instalirani kako bi se izbjeglo pucanje

PG niti pružaju dobru kompatibilnost sa mekim materijalima

Tanki{0}}zidni paneli

U tankim-zidnim ili limenim-pločama:

Metrički navoji nude najstabilniji spoj

NPT se možda neće potpuno suziti prije nego što postigne maksimalni obrtni moment

PG može zahtijevati dodatne sigurnosne matice

5. Razlike u instalaciji i održavanju

NPT instalacija

Zahtijeva zaptivač ili PTFE traku

Teže je prilagoditi nakon ugradnje

Ne može se lako premjestiti

PG Installation

Jednostavno, ali postaje zastarjelo

Manje siguran za okruženja sa visokim{0}}vibracijama

Metrička instalacija

Brzo i precizno

O-prsten pruža stabilnu kompresiju

Pogodno za vodootporne aplikacije

Budući da su troškovi održavanja važni u industrijskim objektima, mnogi inženjeri preferirajuMetričke žlijezde za dugotrajnu-pouzdanost.

6. Konačna preporuka stručnjaka: Buduća-Provjera vašeg sistema metričkim nitima

Dok NPT i PG niti i dalje igraju važnu ulogu, globalni trend jasno ide u prilogKabelske uvodnice sa metričkim (M) navojem.

IzaberiNPTsamo kada:

Oprema je sjevernoamerička

Potrebne su vam brtve{0}}pritiske

Specifikacija nalaže NPT

IzaberiPGsamo kada:

Popravljate ili zamjenjujete stare uređaje

Kućište već ima PG izreze

IzaberiMetrickada:

Potrebna vam je univerzalna kompatibilnost

Želite lako vodootporno zaptivanje

Proizvodite proizvode za globalna tržišta

Metričke niti pružaju najbolji balans:

sigurnost

efikasnost instalacije

dugotrajno-performanse brtvljenja

međunarodna standardizacija

Ovo čini kablovske uvodnice s metričkim navojem najboljim izborom-za 95% modernih aplikacija.
